Introduzione al Modem FWA 4G Onda CP1200

Il Modem FWA 4G Onda CP1200 è un dispositivo autoinstallante progettato per offrire una connessione internet stabile e veloce attraverso la rete 4G LTE. Ideale per chi non ha accesso alla fibra ottica, questo modem è semplice da configurare e include tutto il necessario per iniziare subito a navigare.

---

Contenuto della Confezione

Ecco cosa troverai nella scatola:

• Modem FWA 4G
• Alimentatore
• 4 antenne esterne (2 per il 4G e 2 per il WiFi)
• Cavo Ethernet RJ45

---

Passo-Passo per l’Installazione

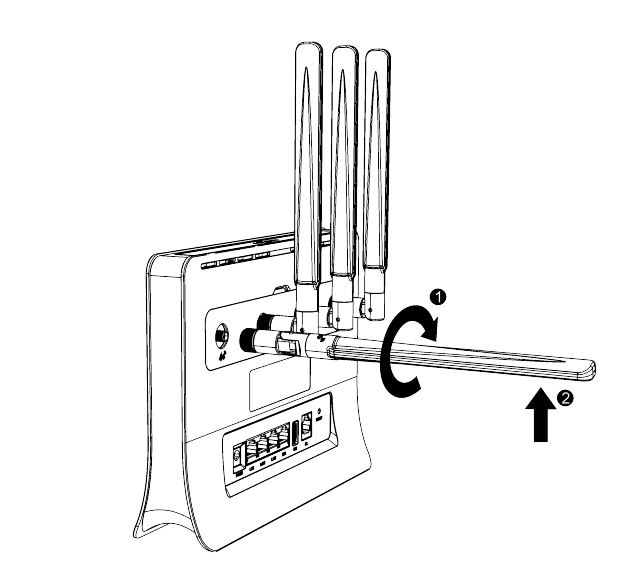

1. Collegamento delle Antenne

Collega le 4 antenne esterne ai connettori sul retro del modem. Assicurati di utilizzare le antenne giuste:

• 2 antenne per il 4G (connettori contrassegnati)
• 2 antenne per il WiFi (connettori contrassegnati)

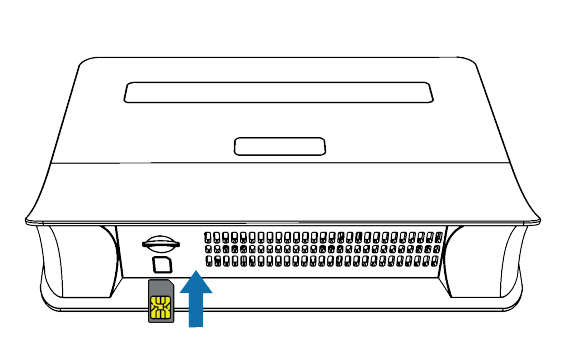

2. Inserimento della SIM

Inserisci una miniSIM (2FF) nell’apposito slot nella base del modem, rispettando il verso indicato. Premi fino a sentire uno “scatto” che blocca la SIM.

Nota: Per rimuovere la SIM, premi con un oggetto appuntito fino a sentire lo scatto di rilascio.

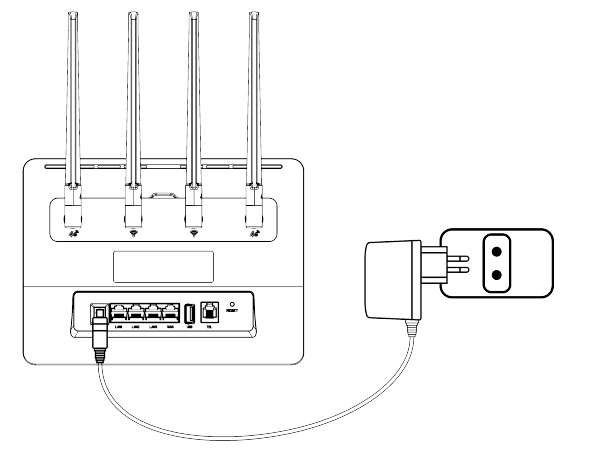

3. Alimentazione e Accensione

• Collega l’alimentatore al modem e a una presa domestica.
• Premi il pulsante POWER per 3 secondi per accendere il dispositivo. I LED frontali si illumineranno.

Per spegnere: Tieni premuto il pulsante POWER per 4 secondi.

---

Configurazione del Modem

Accesso all’Interfaccia di Gestione

1. Apri un browser e digita: http://192.168.1.1
2. Accedi con le credenziali predefinite:
   • Username: admin
   • Password: admin

Attenzione: All’accesso, cambia la password con una più sicura (minimo 8 caratteri, inclusi maiuscole, numeri e simboli).

Personalizzazione delle Impostazioni

Nell’interfaccia puoi modificare:

• Nome della rete WiFi (SSID) e password
• Frequenze WiFi (2.4 GHz e 5 GHz)
• Impostazioni di sicurezza

Consiglio: Usa la rete 5 GHz per dispositivi moderni, offre velocità superiori e meno interferenze.

---

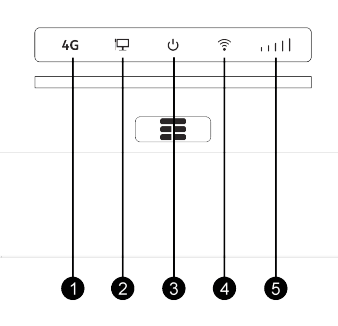

LED e Segnali del Modem

LED	Descrizione
RETE MOBILE	Rosso: Problema di connessione / Blu fisso: Connesso a 4G / Blu lampeggiante: Connessione in corso
LAN	Spento: Nessun dispositivo collegato / Verde lampeggiante: Dispositivi collegati via cavo
ALIMENTAZIONE	Blu fisso: Modem acceso
WiFi	Blu fisso: WiFi attivo / Blu lampeggiante: WPS attivo
INTENSITÀ RETE 4G	Barrette blu indicano la qualità del segnale (da scarso a ottimo)

---

Ripristino e Risoluzione Problemi

Riavvio o Ripristino alle Impostazioni di Fabbrica

• Riavvio: Premi il pulsante RESET per 1-3 secondi.
• Ripristino totale: Premi RESET per 5 secondi (cancella tutte le impostazioni personalizzate).

Nota: Il ripristino elimina SMS, cronologia e configurazioni.

---

Consigli per una Connessione Ottimale

1. Posizionamento del Modem
   • Lontano da dispositivi che interferiscono (es. baby monitor, microonde).
   • In alto e lontano da ostacoli per migliorare il segnale.
2. Uso del Cavo Ethernet
   • Collegare PC o smart TV via cavo per una connessione più stabile.
3. Amplificazione del Segnale WiFi
   • Usa un repeater WiFi se la casa è grande o su più livelli.

---

Avvertenze e Sicurezza

• Interferenze: Il modem può disturbare dispositivi medici (pacemaker, apparecchi acustici). Mantieni una distanza di almeno 20 cm.
• Ambienti a rischio: Non usare il modem in aree con gas esplosivi o in ospedali.
• Smaltimento: Conferisci il dispositivo a centri di raccolta autorizzati.

---

Garanzia e Assistenza Tecnica

• Garanzia: 24 mesi per privati, 12 mesi per aziende.
• Assistenza: Contatta il servizio clienti TIM (187 opzione 2)

Guida all’Aggiornamento Firmware per Modem Onda CP1200

Come aggiornare il firmware del tuo modem FWA 4G Onda CP1200

Aggiornare regolarmente il firmware del tuo modem Onda CP1200 è essenziale per:

• Migliorare le prestazioni della connessione
• Aggiungere nuove funzionalità
• Risolvere eventuali bug
• Rafforzare la sicurezza del dispositivo

Procedura passo-passo per l’aggiornamento

1. Verifica la versione corrente del firmware

1. Accedi all’interfaccia web del modem digitando http://192.168.1.1 nel browser
2. Inserisci le tue credenziali (admin/admin se non le hai cambiate)
3. Cerca la sezione “Informazioni dispositivo” o “System Info”
4. Prendi nota della versione firmware attualmente installata

2. Scarica l’ultimo firmware disponibile

Visita il sito ufficiale Onda TLC all’indirizzo www.ondatlc.com o contatta il supporto.

Importante: Scarica sempre il firmware solo dal sito ufficiale del produttore per evitare rischi di sicurezza.

3. Esegui l’aggiornamento

1. Nell’interfaccia web del modem, naviga fino alla sezione “Aggiornamento firmware”
2. Clicca su “Sfoglia” e seleziona il file del firmware scaricato
3. Avvia il processo di aggiornamento
4. Non spegnere o riavviare il modem durante l’aggiornamento

Cosa fare dopo l’aggiornamento

1. Il modem si riavvierà automaticamente
2. Verifica che la nuova versione del firmware sia correttamente installata
3. Ripeti la configurazione personalizzata se necessario
4. Esegui un test di connessione per verificare il corretto funzionamento

Risoluzione problemi comuni

• Aggiornamento fallito: Riprova con una connessione cablata (via Ethernet)
• Modem non risponde: Esegui un reset hardware tenendo premuto il pulsante RESET per 5 secondi
• Errore durante il flash: Contatta l’assistenza tecnica Onda

Consigli importanti

1. Esegui il backup delle impostazioni prima dell’aggiornamento
2. Connetti il modem alla corrente elettrica durante l’update
3. Evita di usare il modem durante il processo

---

Accessori e Specifiche Tecniche del Modem FWA 4G Onda CP1200

Accessori Inclusi nella Confezione

Il modem FWA 4G Onda CP1200 viene fornito completo di tutto il necessario per l’installazione immediata:

• 4 antenne esterne (2 dedicate alla connessione 4G LTE e 2 per il segnale WiFi)
• Alimentatore per la connessione alla rete elettrica
• Cavo Ethernet RJ45 per collegamenti cablati

Dettagli Tecnici Completi

Informazioni Generali

• Modello: Onda CP1200-IDU
• Tipo di dispositivo: Modem FWA (Fixed Wireless Access) 4G LTE

Bande di Frequenza Supportate

Connessione Mobile LTE:

• B1 (2100 MHz) – 22.92dBm
• B3 (1800 MHz) – 22.79dBm
• B7 (2600 MHz) – 23.01dBm
• B20 (800 MHz) – 22.78dBm
• B32 (1500 MHz)

Connessione WiFi:

• 2.4GHz – 19.74dBm
• 5GHz – 20.50dBm (nota importante sulle restrizioni d’uso)
• 5.8GHz – 13.56dBm

Intervallo di Temperatura Operativa

Il dispositivo è progettato per funzionare in un range di temperature che va da:

• Minima: -10°C
• Massima: +55°C

Questa caratteristica lo rende adatto alla maggior parte degli ambienti domestici e d’ufficio.

Consiglio per l’uso: Per sfruttare al massimo le prestazioni, posiziona il modem in un’area centrale della casa e utilizza la banda 5GHz per i dispositivi più vicini al modem, riservando la 2.4GHz per quelli più lontani o con ostacoli intermedi.

Il Modem FWA 4G Onda CP1200 è una soluzione efficace per navigare senza fibra ottica. Segui questa guida per installarlo correttamente e sfruttare al massimo le sue prestazioni.
