Guida Completa PUNTAMENTO TIM 5G FWA CPE TP-Link NE211: Come Trovare il Ripetitore Corretto, Verificare i Segnali e Puntare la CPE

La tecnologia FWA (Fixed Wireless Access) 5G di TIM offre prestazioni paragonabili alla fibra ottica, ma la stabilità e la velocità della connessione dipendono interamente da un fattore cruciale: ilpuntamento corretto dell’antenna esterna verso il ripetitore giusto.

L’applicazioneInstaller Helperdi TIM non rileverà mai l’antennaTP-Link NE211-Outdoortramite BluetoothPERCHE’ NON COMPATIBILE.Il presupposto di partenza è stato ribaltato: l’antennanon è meno professionale perché è omnidirezionale. Al contrario, le ODU (Outdoor Unit) 5G di ultima generazione utilizzano matrici di antenne omnidirezionali ad alto guadagno proprio perché sono tecnologicamente più avanzate. Questo permette loro di gestire ilbeamforming(la focalizzazione intelligente del segnale via software), di aggregare più torri contemporaneamente e di evitare la perdita totale della linea in caso di guasto della cella principale, garantendo standard professionali elevatissimi e un’installazione sul campo molto più rapida e flessibile rispetto ai vecchi puntamenti millimetrici delle parabole.

Guida all’installazione e ottimizzazione della CPE FWA 5G TIM: TP-Link NE211-Outdoor

La tecnologia FWA (Fixed Wireless Access) 5G di TIM offre prestazioni paragonabili alla fibra ottica. La stabilità e la velocità della connessione dipendono dall’intercettazione ottimale delle frequenze cellulari e dalla corretta configurazione software dell’antenna esterna (ODU).

L’applicazioneInstaller Helper di TIM non rileverà l’antenna TP-Link NE211-Outdoor tramite Bluetooth, poiché questo specifico modello non è compatibile con tale app e richiede l’ecosistema software proprietario di TP-Link.

A differenza dei vecchi modelli ZTE o delle antenne paraboliche pure, il TP-Link NE211-Outdoor è equipaggiato con una matrice diantenne omnidirezionali ad alto guadagno. Questo significa che non richiede un puntamento millimetrico per funzionare, ma necessita comunque di un orientamento strategico e di una linea di vista sgombra verso la torre telefonica (BTS) per agganciare le frequenze più veloci e performanti.

Se hai ricevuto il kit outdoor con la CPE TP-Link NE211-Outdoor, ecco la guida passo-passo per trovare la frequenza 5G corretta, monitorare i segnali e ottimizzare il posizionamento.

🎯 Passo 1: Localizzare il ripetitore TIM (BTS) e la giusta frequenza 5G

Prima di fissare l’antenna, devi sapere in quale direzione si trovano i ripetitori TIM. Non tutte le torri offrono le stesse prestazioni:

1. Usa una mappa delle antenne: Visita un sito specializzato e gratuito comeLTEItaly(previa registrazione gratuita) per vedere la mappa reale e la posizione di tutte le antenne TIM della tua zona.
2. Cerca la banda N78 (3700 MHz – Frequenza Oro): È la frequenza fondamentale per la vera FWA 5G. Offre prestazioni superiori a 500-1000 Mbps, ma è molto sensibile agli ostacoli fisici. Il tuo obiettivo principale è orientare l’antenna verso una BTS che disponga di questa banda.
3. Identifica la banda N28 (700 MHz): È la banda a bassa frequenza. Ha un raggio d’azione enorme e supera i muri, ma la velocità è ridotta (spesso simile a un normale 4G). Se l’antenna è posizionata sul lato sbagliato della casa o è coperta da ostacoli, si aggancerà alla N28 come backup per “salvaguardare” la linea, con un conseguente crollo delle prestazioni.
4. Memorizza la posizione: Trova la linea visiva ideale (senza alberi fitti o palazzi davanti) tra il tuo tetto/balcone e la posizione geografica della BTS TIM dotata di banda N78.

🛠️ Passo 2: Accesso rapido via Browser (Verifica dei parametri in tempo reale)

Se la connessione è già attiva e vuoi controllare a quale frequenza sei agganciato durante i micro-spostamenti sul palo, usa l’interfaccia web della CPE:

1. Connetti il tuo computer o smartphone alla rete Wi-Fi di casa del modem TIM interno.
2. Apri un browser web e digita nella barra degli indirizzi:http://192.168.254.1(oppurehttp://tplinkmodem.net).
3. Inserisci laDevice Passwordtrovata sull’etichetta del dispositivo (situata sotto lo sportellino dell’antenna o sulla scatola di cartone).
4. Entra nellaDashboard / Stato della Reteper monitorare i dati diagnostici.

📊 Come interpretare i valori di segnale per ottimizzare il posizionamento

Mentre ruoti l’antenna di pochi gradi alla volta, tieni d’occhio questi dati nella dashboard (ricorda che l’antenna è omnidirezionale, ma lo spostamento serve a evitare gli ostacoli fisici della casa e a ottimizzare i riflessi delle onde):

• Band / Tipo di Rete: Assicurati che compaia la dicitura5G NRe la bandaN78. Se leggi N28 o solo 4G/LTE, la CPE è parzialmente schermata o la BTS principale è coperta da ostacoli.
• RSRP (Potenza del segnale): Misura la potenza pura ricevuta dalle celle.
  • Ottimo: da -60 dBm a -85 dBm
  • Scarso: oltre -100 dBm (richiede un posizionamento più alto o libero)
• SINR (Qualità del segnale/Rumore): È il valore più importante per la velocità di download e indica quanto il segnale è pulito dalle interferenze.
  • Ottimo: superiore a 15-20 dB
  • Scarso: sotto i 10 dB (causa rallentamenti drastici e micro-disconnessioni)

📲 Passo 3: Ottimizzazione sul campo conl’App TP-Link Aginet

Se ti trovi sul tetto o sul balcone per l’installazione fisica sul palo, non potendo usare l’app TIM, devi affidarti all’applicazione professionale dedicata di TP-Link:

1. Scarica sul tuo smartphone l’applicazioneTP-Link Aginet(disponibile gratis su App Store o Google Play).

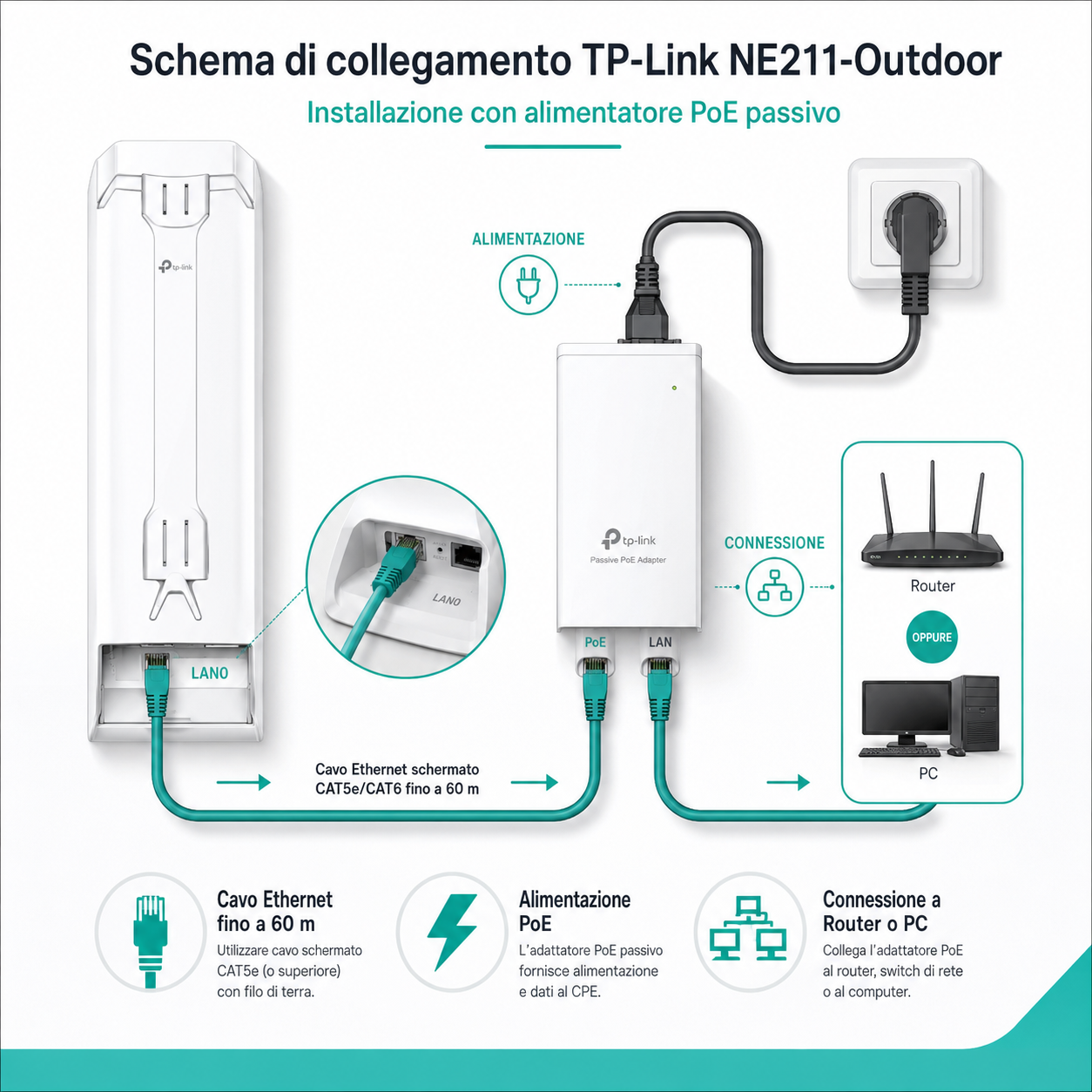

2. Scollega temporaneamente il cavo Ethernet che va dalla porta LAN dell’iniettore PoE (l’alimentatore) verso il modem TIM di casa. Lascia l’iniettore collegato alla presa elettrica per mantenere accesa l’antenna esterna.
3. L’antenna NE211, rilevando l’assenza del collegamento LAN con il router, attiverà automaticamente unarete Wi-Fi locale temporaneadedicata alla configurazione.
4. Vai nelle impostazioni Wi-Fi del tuo smartphone, connettiti alla rete emessa dall’unità esterna (es.TP-Link_XXXX) usando la password di fabbrica scritta sull’etichetta del dispositivo.
5. Apri l’app Aginet: l’unità verrà rilevata istantaneamente. Avvia lostrumento grafico di posizionamento assistitoper monitorare i decibel e i parametri di ricezione in tempo reale mentre ti muovi.

🚦 Passo 4: Il controllo visivo tramite LED fisici

Se non hai lo smartphone a portata di mano sul tetto, il TP-Link NE211 offre un sistema diagnostico immediato tramite i LED di segnalazione della forza del segnale posti sul fondo dell’unità, vicino all’ingresso del cavo di rete.

• Come procedere: Allenta leggermente i dadi del supporto a palo dell’antenna. Ruotala molto lentamente (circa 5-10 gradi alla volta) verso la direzione in cui hai localizzato la BTS TIM con banda N78.
• Attendi sempre 15-20 secondidopo ogni spostamento: il firmware della ODU richiede tempo per negoziare la connessione con la cella e aggiornare i LED. Fermati quando si accende il maggior numero possibile di tacche (l’obiettivo è averle tutte accese fisse).

💡 Consigli extra per bloccare le massime prestazioni

• Linea di vista (LOS – Line of Sight): Le frequenze 5G performanti (N78) temono fortemente le barriere fisiche. Anche un solo grande albero frondoso o una sporgenza del tetto tra l’antenna e il ripetitore può costringere l’algoritmo omnidirezionale della CPE a ripiegare sulla frequenza lenta N28 per non perdere la linea. Cerca sempre il punto di installazione più alto e sgombro possibile.
• Fissaggio definitivo: Una volta ottenuto il valore di SINR più alto e un RSRP ottimale, stringi saldamente i bulloni sul palo. Anche se l’hardware è omnidirezionale, forti oscillazioni o rotazioni causate dal vento forte alterano l’esposizione della matrice interna ai riflessi delle onde, compromettendo la stabilità della portante 5G.

🔍 Come verificare (e forzare) la banda corretta

Per essere sicuri che il TP-Link NE211-Outdoor stia sfruttando la banda N78 (vero 5G) e non sia agganciato a una frequenza di backup lenta, puoi procedere in due modi:

📱 1. Tramite l’applicazione TP-Link Aginet

1. Apri l’app Aginet e seleziona la voceAltro (More)in basso a destra.
2. Tocca suConnessione Internet (Internet Connection)e poi suImpostazioni Internet (Internet Settings).
3. SelezionaCellulare (Cellular).
4. Alla voceStato Banda (Band)l’app mostrerà le bande collegate (es.B1, B3per il 4G eN78per il 5G).
5. Il trucco per forzarla: In questa schermata puoi disattivare la spunta suAuto. L’app eseguirà una scansione delle reti: seleziona manualmente le bande 4G principali di TIM della tua zona (es. B1, B3, B7) e spunta tassativamente la banda5G N78, lasciando rigorosamente deselezionata la banda N28. PremiSalva.

💻 2. Tramite la pagina Web del Browser (192.168.254.1)

1. Accedi al pannello digitandohttp://192.168.254.1nel browser ed effettua il login.
2. Nella dashboard principale diStato (Status), cerca il riquadro relativo alle informazioni della rete mobile (Cellular Info).
3. Trova la riga chiamataBandoBanda. L’antenna lavora in modalità NSA (Non-Standalone), combinando 4G e 5G:
   • B1+B3+B7+N78➔Configurazione Perfetta. La CPE usa le bande 4G stabili per l’upload e l’ancoraggio, e lo spettro N78 per scaricare alla massima velocità 5G.
   • B1+B20+N28➔Configurazione Errata/Lenta. L’antenna non riceve correttamente la frequenza principale e ha ripiegato sulla banda 5G “bassa” (N28), limitando la velocità.

⚠️Cosa fare se non vedi la banda N78?
Se la dashboard mostra solo bande 4G o la banda N28, significa che l’attuale posizionamento risente di barriere architettoniche o naturali che bloccano lo spettro a 3700 MHz della BTS. Sposta o orienta la CPE per evitare l’ostacolo visivo e attendi circa 20 secondi aggiornando la pagina del browser fino alla comparsa della dicitura N78.
